Szczegóły informacji
opis produktu

Szczegóły informacji
Numer modelu::	1/2"-36"	Orzecznictwo::	ISO TUV
Ilość::	1 jednostka	Szczegóły pakowania::	Brak fumigatu lub fumigatu ze sklejki / drewnianej palety lub skrzyni
STOPIEŃ::	45° 90° 180°	Standard::	ASTM B16.9,JIS G3458 JIS G3462 DIN 17175 EN10253
Podkreślić:	TUV bezszwowe kolano ocynkowane , bezszwowe kolano ocynkowane ISO , bezszwowe kolano TUV 45 stopni

opis produktu

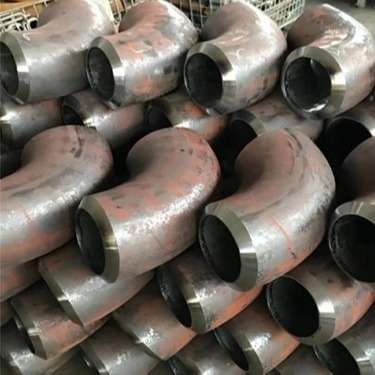

Stalowa rura kolankowa Bezszwowa Astm A234 Wpb Stalowa rura kolankowa ocynkowana na czarno

ASTM A234 WPB jest powszechnym gatunkiem dla kolanka o dużym promieniu 90 stopni, który jest jednym z bardzo poszukiwanych.Są dostępne w dużym zakresie rozmiarów i grubości.Mają dobrą wydajność i spełniają większość potrzeb rurociągów przemysłowych.

Ile rodzajów kolanek rur stalowych?

W zależności od kształtu występują proste i redukcyjne łokcie.

W zależności od kąta, zwykle występują kolanka 45 stopni, 90 stopni i 180 stopni.

W oparciu o promień, istnieją kolanka o dużym promieniu (1,5D) i krótkim promieniu (1D).

W celu połączenia można je podzielić na kolanko do spawania, kolano do spawania doczołowego i kolano gwintowane.

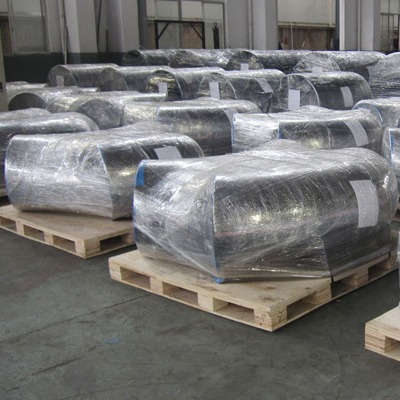

Pakiet łokcia 90 stopni

Oznaczyliśmy wszystkie łączniki ze stali węglowej za pomocą nazwy, gatunku, numeru ciepła, rozmiaru, grubości standardowej i harmonogramu.Po wykonaniu śrutowania, malowania i znakowania kolanka 90 stopni ASTM A234 WPB, nasi pracownicy owinęli je pianką z tworzywa sztucznego i zapakowali do drewnianych skrzyń lub palet.

Wyraźne etykiety są oznaczone na zewnątrz opakowania w celu łatwej identyfikacji ilości i identyfikatora produktu, z wielką ostrożnością podczas obsługi i transportu.

Wymiary kolanka ze stali węglowej

Wymiary kolanka 90 stopni ze stali węglowej i kolanka 45 stopni

NPS	OD D	90° Długi Rad Od środka do końca A	45° Długi Rad Od środka do końca B	90° 3D Od środka do końca A	45° 3D Od środka do końca B
1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1,1/4	42,2	48	25	95	39
1.1/2	48,3	57	29	114	47
2	60,3	76	35	152	63
2.1/2	73	95	44	190	79
3	88,9	114	51	229	95
3.1/2	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Kolanko 45 stopni ze stali węglowej i kolano 90 stopni ze stali węglowej Wymiary podano w milimetrach, chyba że wskazano inaczej.Grubość ścianki (t) musi określić klient.

TOLERANCJE WYMIAROWE KOLAN DO SPAWANIA - 45° I 90° - LR I 3D - ASME B16.9

Nominalny rozmiar rury	1/2 do 2.1/2	3 do 3,1/2	4	5 do 8
Średnica zewnętrzna przy skosie (D)	+ 1,6 - 0,8	1,6	1,6	+ 2,4 - 1,6
Średnica wewnętrzna na końcu	0,8	1,6	1,6	1,6
Od środka do końca LR (A/B)	2	2	2	2
Od środka do końca 3D (A/B)	3	3	3	3
Nominalny rozmiar rury	10 do 18	20 do 24	26 do 30	32 do 48
Średnica zewnętrzna przy skosie (D)	+ 4 - 3,2	+ 6,4 - 4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Średnica wewnętrzna na końcu	3.2	4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Od środka do końca LR (A/B)	2	2	3	5
Od środka do końca 3D (A/B)	3	3	6	6
Grubość ścianki (t)	Nie mniej niż 87,5% nominalnej grubości ścianki

ASTM A234 WPB Wymiary łokcia

Standard: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Średnica: DN20 do DN1500/3/4” do 60”

Harmonogram: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Promień: krótki promień (SR) i długi promień (LR)

typu: Bezszwowe i spawane

Powierzchnia: czarny podkład, ocynkowany
