Asme B16.11 Kute stalowe łączniki rurowe, łącznik boczny do rur rozgałęzionych 45 stopni Y

opis produktu

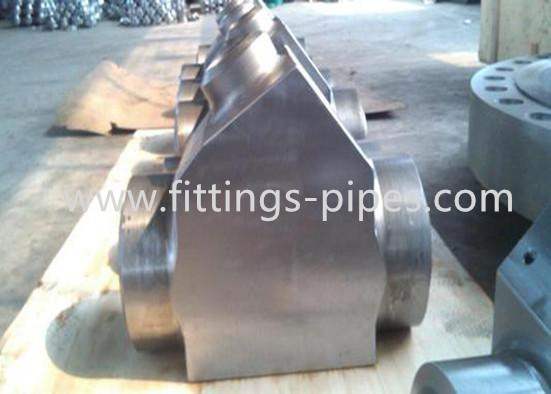

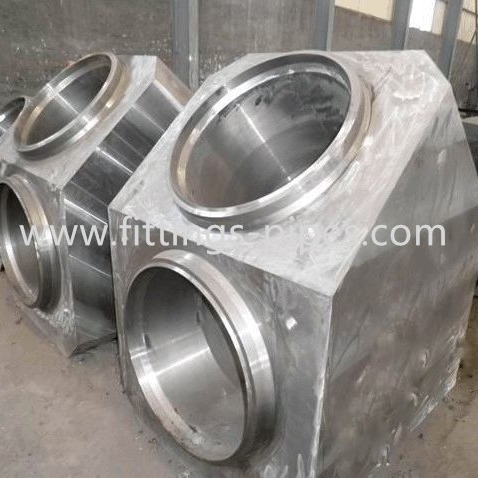

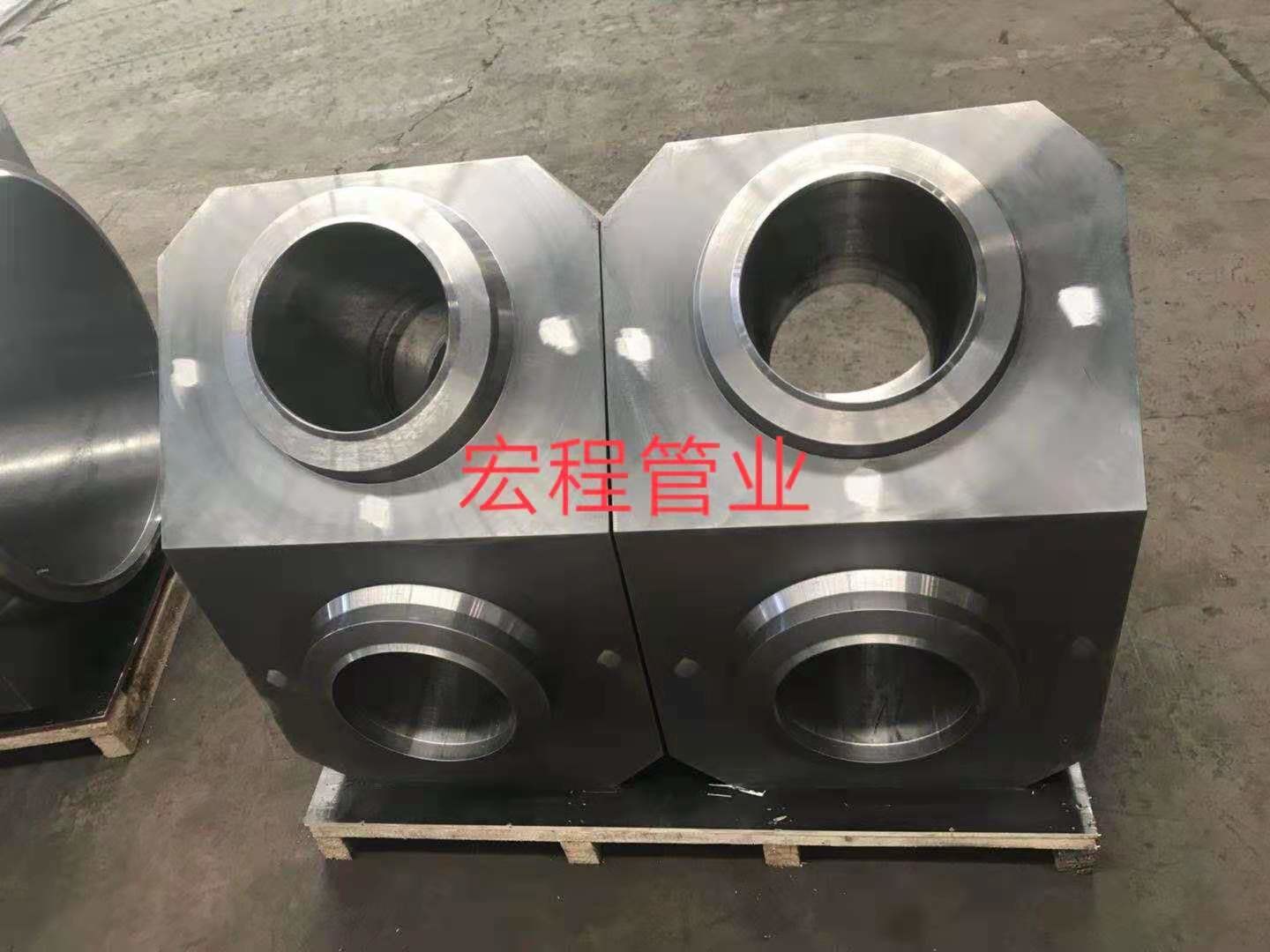

Kute łączniki rur stalowych Asme B16.11 9000lbs Kute łączniki boczne z odgałęzieniem 45 stopni Y

Za pomocą maszyn kuźniczych do wywierania nacisku na kęsy metalowe, Odkształcenie plastyczne jest wykonywane w celu uzyskania metody obróbki odkuwek o określonych właściwościach mechanicznych, określonym kształcie i rozmiarze.Poprzez ciągłe ubijanie kształtek, zagęszczanie i spawanie pierwotnej segregacji, porowatości, porowatości i wtrącenia żużla we wlewku, jest coraz bliżej, poprawia właściwości plastyczne i mechaniczne metalu.Kucie łączników rur obejmuje głównie kucie kołnierzy, kute średnice, kucie trzech ogniw itp. q235, to główne materiały do ​​kucia łączników q345, 16 mn, 20 #, 35 #, 45 #, 40Cr, 12Cr1MoV, 30CrMo, 15CrMo, 20G, itp. Do kształtek kutych odpowiadają kształtki odlewane, właściwości mechaniczne odlewów są niższe niż odkuwek z tego samego materiału, kształtki odlewnicze topią metal na ciecz spełniającą określone wymagania i wlewają ją do formy, otrzymywanie odlewów (części lub półfabrykatów) o ustalonym kształcie, wielkości i właściwościach po schłodzeniu, krzepnięciu i oczyszczeniu.

Trzy łącza znane również jako łączniki rurowe trójdrożne lub trójdrożne łączniki rurowe, trójdrożne złącza i tak dalej.Stosowany głównie do zmiany kierunku przepływu płynu, stosowany w głównej gałęzi rury.Można go sklasyfikować według średnicy rury.Powszechnie stosowana stal węglowa, staliwo, stal stopowa, stal nierdzewna, miedź, stop aluminium, plastik, odciek argonu, pcv i inne materiały.
Trzy linki to łączniki rurowe i połączenia rurowe.Znany również jako trójdrożne lub trójdrożne łączniki rurowe, trójdrożne łączniki ze stali nierdzewnej o równej średnicy, stosowane w głównej rurze do odgałęzienia.
Trójdrożny to rodzaj chemicznych łączników rurowych z trzema otworami, jednym wlotem, dwoma wyjściami lub dwoma importami i jednym wylotem, które mają kształt litery T i kształt Y, ujście rury o równej średnicy i ujście rury o różnej średnicy, które są używane dla trzech identycznych lub różnych basenów rurowych.Główną funkcją trzech ogniw jest zmiana kierunku płynu.
Klasyfikacja
Według rozmiaru rury
Końce dyszy trójnika o równej średnicy mają ten sam rozmiar;
Rozmiar rury jest taki sam, a rozmiar odgałęzienia jest mniejszy niż rozmiar nadzorcy.
Według procesu
1. Rozszerzenie hydrauliczne
Rozprężanie hydrauliczne trójdrożne to proces formowania rozprężania rury odgałęzionej przez kompensację osiową materiału metalowego.Proces polega na użyciu specjalnej prasy hydraulicznej do wtryskiwania płynu do kęsa rury o średnicy trzech ogniw i synchronicznego ściskania kęsa rury przez dwa poziome boczne cylindry prasy hydraulicznej.Ciecz w kawałku rury zwiększa się wraz z objętością kawałka rury.
Hydrauliczny proces rozprężania trójdrożnego może być formowany jednocześnie, a wydajność produkcji jest wysoka, a grubość ścianki nadzorcy i ramienia trójdrożnego jest zwiększona.
Ze względu na duży tonaż procesu rozprężania hydraulicznego trzech ogniw bezszwowych, jest on stosowany głównie do produkcji ogniw o standardowej grubości ścianki o trzech ogniwach mniejszych niż DN400.Odpowiednimi materiałami do formowania są stal niskowęglowa, stal niskostopowa, stal nierdzewna, w tym niektóre materiały z metali nieżelaznych, takie jak miedź, aluminium, tytan i tak dalej.
2. prasowanie na gorąco
Formowanie przez prasowanie trójstronne na gorąco polega na spłaszczeniu kęsa rury o średnicy większej niż średnica trójdrogowa do wielkości średnicy trójdrogowej.Kęs rury jest podgrzewany i wkładany do matrycy formującej.Pod działaniem ciśnienia kęs rury jest ściskany promieniowo, a metal płynie w kierunku odgałęzienia i tworzy odgałęzienie pod ciągiem wykrojnika.Cały proces jest tworzony przez promieniowe ściskanie kęsa rury i proces rozciągania rury odgałęzionej.W przeciwieństwie do trójdrożnego wybrzuszenia hydraulicznego metal tłoczonej na gorąco trójdrożnej rury odgałęźnej jest kompensowany przez ruch promieniowy kęsa rury, dlatego jest to również nazywane procesem kompensacji promieniowej.
Dzięki zastosowaniu ogrzewania do tłoczenia trójstronnego zmniejsza się tonaż sprzętu formującego materiał.Trójnik do prasowania na gorąco ma szerokie możliwości dostosowania do materiału, który jest odpowiedni do stali niskowęglowej, stopowej i nierdzewnej, zwłaszcza do rur o dużej średnicy i grubych ściankach.
