Inconel mimośrodowy reduktor rur, reduktor koncentryczny do spawania doczołowego ze stali stopowej

opis produktu

Reduktory rur stalowych Złączki spawane krzyżowo Stal stopowa Inconel Incoloy Koncentryczne reduktory Reduktory mimośrodowe

Lista specyfikacji

Redukcja rury stalowej jest elementem stosowanym w rurociągach w celu zmniejszenia jego rozmiaru z dużego do małego otworu zgodnie ze średnicą wewnętrzną.Długość redukcji jest tutaj równa średniej z mniejszych i większych średnic rur.Tutaj reduktor może pełnić funkcję dyfuzora lub dyszy.Reduktor pomaga w spełnieniu istniejących rurociągów o różnych rozmiarach lub przepływu hydraulicznego systemów rurociągów.

Zastosowanie reduktora stalowego odbywa się w zakładach chemicznych i elektrowniach.To sprawia, że ​​system rurociągów jest niezawodny i kompaktowy.Chroni system rurociągów przed wszelkiego rodzaju niekorzystnymi uderzeniami lub odkształceniami termicznymi.Umieszczony na okręgu dociskowym zapobiega wszelkiego rodzaju wyciekom i jest łatwy w montażu.Reduktory pokryte niklem lub chromem wydłużają żywotność produktu, są przydatne w przypadku linii o wysokim poziomie oparów i zapobiegają korozji.

Typy reduktorów

Istnieją dwa rodzaje reduktora, reduktor koncentryczny i reduktor ekscentryczny.

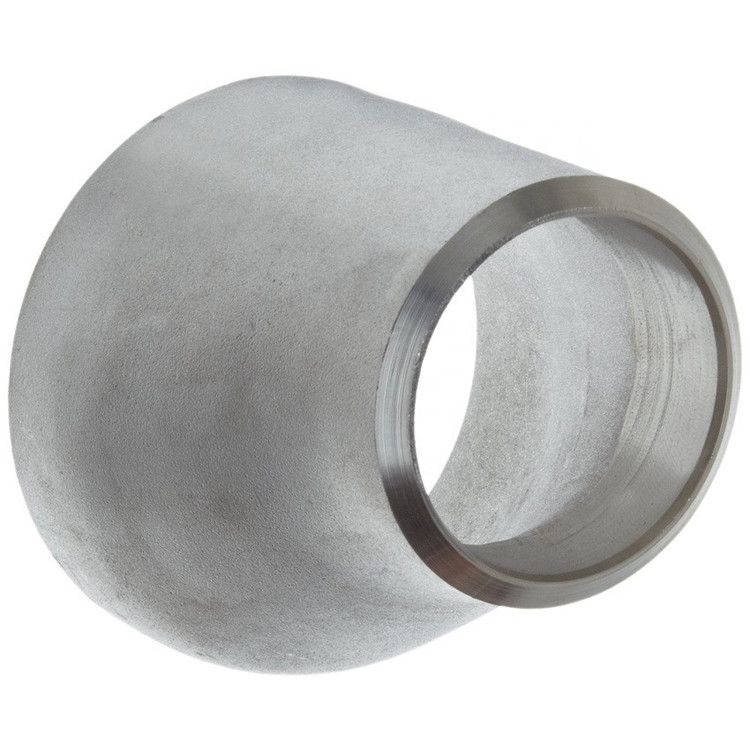

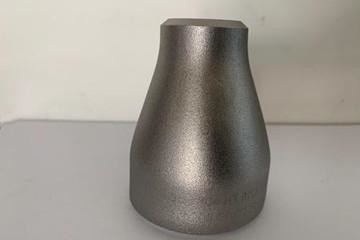

Koncentryczny reduktor

Ten reduktor składa się z symetrycznych i stożkowych kształtek, które równomiernie powiększają lub zmniejszają średnicę wokół linii środkowej.Na przykład, gdy rura 1” przechodzi w rurę ¾”, to górna lub dolna część rury nie pozostaje na poziomie.Jest szeroko stosowany, gdy zmienia się pojedyncza lub wielokrotna średnica.

Ekscentryczny reduktor

Łącznik w kształcie stożka, który zmniejsza lub powiększa średnicę, ale nie jest symetryczny względem linii środkowej.Jest to stosowane w systemach rurociągów do zmniejszania średnicy rury z jednego rozmiaru do większego lub mniejszego rozmiaru.

Szeroka gama różnych typów połączeń, reduktor rur może być sklasyfikowany z reduktorem spoiny kielichowej i reduktorem spoiny czołowej.

Reduktor do spawania gniazdowego, zwany również wkładką do spawania gniazdowego, ma trzy typy 1, 2 i 3. Normy produkcyjne są zgodne z ASME B16.11.

Socket Weld jest odporny na ½ wytrzymałości spawania doczołowego, dlatego jest stosowany do rur o małej średnicy o średnicy NPS 2 lub mniejszej.Spoina czołowa ma dobrą wytrzymałość, ponieważ nadaje się do rurociągów o wysokim ciśnieniu i temperaturze.

Końcówki redukcyjne do spawania doczołowego w rzucie lub ukosowane, wykonane zgodnie z ASME B16.9 i procesem spawania zgodnie z ASME B16.25.

Miejsce pochodzenia: Chiny

Reduktory rur wchodzą w reduktory koncentryczne i reduktory mimośrodowe. Wykonane są ze stali węglowej, stali stopowej, stali nierdzewnej, stali niskotemperaturowej lub stali o wysokiej wydajności itp.

Nazwa produktu: Reduktor koncentryczny / mimośrodowy

Rozmiar: 1/2″–72″

Kolano bezszwowe: 1/2 "～24″ DN15～DN600

Kolanko spawane: 4 "～72" DN150～DN1800

Myślenie o ścianie: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,sch120, sch140, sch160, xxs, std,sch5s, sch20s, sch40s, sch80s

Maksymalna grubość: 120mm

Norma: ANSI B16.9/16.28, ASTM A53/A106, API 5L, ASME B36.10M—1996, DIN2605/2615/2616, JIS P2311/2312

Materiał: stal węglowa, stal stopowa, stal nierdzewna

Obróbka powierzchni: przezroczysty olej, czarny olej odporny na rdzę lub cynkowanie ogniowe.

Rysowanie z danymi:

Wymiary reduktorów ANSI / ASME B16.9, Tabela wymiarów reduktorów koncentrycznych Buttweld, mimośrodowe Buttweld

JIS SCH STD Koncentryczne mimośrodowe złączki rurowe bezszwowe redukcyjne

SCH STD Koncentryczne mimośrodowe złączki rurowe bezszwowe redukcyjne

Opis produktu

Redukcja to złączka rurowa stosowana do średnicy rury.Powszechnie stosowanym procesem formowania jest prasowanie zmniejszające średnicę, prasowanie zwiększające średnicę lub zmniejszające średnicę plus prasowanie zwiększające średnicę, a formowanie przez tłoczenie może być również stosowane do zmniejszania średnicy rur o określonych specyfikacjach.

a.Redukcja średnicy/formowanie rozszerzenia średnicy

Proces formowania redukującego średnicę małych i małych głowic polega na umieszczeniu półwyrobu rury o tej samej średnicy, co duży koniec małej i małej głowicy, w matrycy formującej i dociśnięciu rury w kierunku osiowym, aby metal poruszał się wzdłuż wnęka formy i kurczyć się do kształtu.W zależności od wielkości zredukowanej średnicy reduktora dzieli się go na jednokrotne prasowanie lub wielokrotne prasowanie.

b.Tłoczenie i formowanie

Oprócz zastosowania rur stalowych jako surowców do produkcji małych i małych głowic, niektóre specyfikacje małych i małych głowic można również wytwarzać w procesie tłoczenia płyt stalowych.Kształt stempla używanego do ciągnienia projektuje się w odniesieniu do wielkości wewnętrznej powierzchni głowicy kalibrującej, a zaślepiona blacha stalowa jest wybijana i rozciągana stemplem.
