Metoda produkcji trójnika ze stopu:

Główną metodą wykonania trójnika ze stopu jest nadanie mu stałego kształtu przez pchanie na gorąco.Sprzęt wymagany do wykonania tej operacji formowania poprzez prasowanie na gorąco obejmuje prasę kolanową i urządzenie grzewcze.Kształt półfabrykatu trójnika ze stopu jest stałym kształtem.W tym procesie półfabrykat jest najpierw biernie przesuwany do przodu przez popychacz łokciowy.Podczas ruchu urządzenie grzewcze go nagrzewa, a lewy tył może mieć ustalony kształt.Popychacz łokcia może tworzyć metalowe materiały w różnych kształtach.Podczas tego procesu zmienił się jego kształt, ale objętość się nie zmieniła.Wykonana koszulka ze stopu, każda Grubość części jest bardzo rozsądna i równomiernie rozłożona, co sprawia, że wygodniej jest nam używać trójnika ze stopu, a wszystkie aspekty będą dokładniejsze.

Wykończenie zasolone AP

Szybki szczegół:

Materiał: stal węglowa, stal Aolly, stal bezszwowa

Technika: kute, kucie do spawania doczołowego

Typ: koszulka i krzyż

Połączenie: spawanie

Kształt: redukujący

Kod głowy: Okrągły

rozmiar: 1/2-18

Norma: ASME B16.9 B16.49 B16.25

Pakowanie: drewniane skrzynie lub zgodnie z wymaganiami klientów

Śr. zewn.: 40mm-500mm

obróbka powierzchni: malowanie ocynkowane lub zgodnie z wymaganiami klientów

WT:Sch10-Sch190 xxs

Opis:

Numer pozycji produktu: 005 armatura-Cosco Steel

Rozmiar: NPS 1/2 "-120" (DN15-3000)

Odmiany: SCH5S/10S, SCH20/40/8 Łącznik rurowy Trójnik redukcyjny SMLS ze stali nierdzewnej 0/160, STD/XS/XXS, SGP

Normalny rozmiar rury	Średnica zewnętrzna na skosie				Od środka do końca
DN	D1		D2		C	M
	Seria A	Seria B	Seria A	Seria B
20×20×15	26,9	25	21.3	18	29	29
25×25×20	33,7	32	26,9	25	38	38
25×25×15	33,7	32	21.3	18	38	38
32×32×25	42,4	38	33,7	32	48	48
32×32×20	42,4	38	26,9	25	48	48
32×32×15	42,4	38	21.3	18	48	48
40×40×32	48.3	45	42,4	38	57	57
40×40×25	48.3	45	33,7	32	57	57
40×40×20	48.3	45	26,9	25	57	57
40×40×15	48.3	45	21.3	18	57	57
50×50×40	60.3	57	48.3	45	64	60
50×50×32	60.3	57	42,4	38	64	57
50×50×25	60.3	57	33,7	32	64	51
50×50×20	60.3	57	26,9	25	64	44
65×65×50	76,1(73)	76	60.3	57	76	70
65×65×40	76,1(73)	76	48.3	45	76	67
65×65×32	76,1(73)	76	42,4	38	76	64
65×65×25	76,1(73)	76	33,7	32	76	57
80×80×65	88,9	89	76,1(73)	76	86	83
80×80×50	88,9	89	60.3	57	86	76
80×80×40	88,9	89	48.3	45	86	73
80×80×32	88,9	89	42,4	38	86	70
90×90×80	101,6	--	88,9	--	95	92
90×90×65	101,6	--	76,1(73)	--	95	89
90×90×50	101,6	--	60.3	--	95	83
90×90×40	101,6	--	48.3	--	95	79
100×100×90	114,3	--	101,6	--	105	102
100×100×80	114,3	108	88,9	89	105	98
100×100×65	114,3	108	76,1(73)	76	105	95
100×100×50	114,3	108	60.3	57	105	89
100×100×40	114,3	108	48.3	45	105	86
125×125×100	139,7	133	114,3	108	124	117
125×125×90	139,7	--	101,6	--	124	114
125×125×80	139,7	133	88,9	89	124	111
125×125×65	139,7	133	76,1(73)	76	124	108
125×125×50	139,7	133	60.3	57	124	105
150×150×125	168,3	159	139,7	133	143	137
150×150×100	168,3	159	114,3	108	143	130
150×150×90	168,3	--	101,6	--	143	127
150×150×80	168,3	159	88,9	89	143	124
150×150×65	168,3	159	76,1(73)	76	143	121
200×200×150	219,1	219	168,3	159	178	168
200×200×125	219,1	219	139,7	133	178	162
200×200×100	219,1	219	114,3	108	178	156
200×200×90	219,1	--	101,6	--	178	152
250×250×200	273	273	219,1	219	216	203
250×250×150	273	273	168,3	159	216	194
250×250×125	273	273	139,1	133	216	191
250×250×100	273	273	114,3	108	216	184
300×300×250	323,9	325	273	273	254	241
300×300×200	323,9	325	219,1	219	254	229
300×300×150	323,9	325	168,3	159	254	219
300×300×125	323,9	325	139,7	133	254	216
350×350×300	355,6	377	323	325	279	270
350×350×250	355,6	377	273	273	279	257
350×350×200	355,6	377	219,1	219	279	248
350×350×150	255,6	377	168,3	159	279	238
400×400×350	406.4	426	355,6	377	305	305
400×400×300	406.4	426	323,9	325	305	295
400×400×250	406.4	426	273	273	305	283
400×400×200	406.4	426	219,1	219	305	273
400×400×150	406.4	426	168,3	159	305	264
450×450×400	457,2	478	406.4	426	343	330
450×450×350	457,2	478	355,6	377	343	330
450×450×300	457,2	478	323,9	325	343	321
450×450×250	457,2	478	273	273	343	308
450×450×200	457,2	478	219,1	219	343	298
500×500×450	508	529	457,2	478	381	368
500×500×400	508	529	406.4	426	381	356
500×500×350	508	529	355,6	377	381	356
500×500×300	508	529	323,9	325	381	346
500×500×250	508	529	273	273	381	333
500×500×200	508	529	219,1	219	381	324

Normalny rozmiar rury DN	Średnica zewnętrzna na skosie		Generuj do końca
	D₁	D₂	C	M
	Seria A	Seria B
15	21.3	18	25
20	26,9	25	29
25	33,7	32	38
32	42,4	38	48
40	48.3	45	57
50	60.3	57	64
65	76.1	76	76
80	88,9	89	86
90	101,6	102	95
100	114,3	108	105
125	139,7	133	124
150	168,3	159	143
200	219,1	219	178
250	273,0	273	216
300	323,9	325	254
350	355,6	377	279
400	406.4	426	305
450	457,0	478	343
500	508.0	529	381
550	559,0	-	419
660	610,0	630	432
650	660,0	-	495
700	711.0	720	521
750	762.0	-	559
800	813.0	820	597

Właściwości mechaniczne:

ASTM A234/A234M	Wytrzymałość na rozciąganie min		Granica plastyczności, min		Wydłużenie,%, min
Stopień	Ksi	MPa	Ksi	MPa	Wzdłużny	Poprzeczny
WP5	60-85	415 - 585	30	205	22	14
WP9	60-85	415 - 585	30	205	22	14
WP11	60 - 85	415 - 585	40	275	22	14
WP91	85 - 110	585 - 760	60	415	20	-

Typ koszulki	Trójnik równy, trójnik redukcyjny, trójnik boczny, trójnik BW/zgrzewany doczołowo, trójnik TH/gwintowany, trójnik SW/zgrzewany gniazdowo, trójnik bezszwowy
Standard	ASTM B16.9, ASTM B16.11, ASTM B16.5; JIS B2311, JIS B2312, JIS B2313, JIS B2316; MSS SP-43, MSS SP-95, MSS SP-75, MSS SP-79; ISO 3419, ISO 5251, DIN 2615 SY/T 0510, SH 3408, SH3410
Rozmiar	1/2 ''-48'' (spawanie doczołowe i bez szwu); 1/8 ''-4'' (gwintowane i spawanie gniazdowe); 16 '' ~ 72'' (spawane)
grubość ściany	Sch5~Sch160XXS
Proces produkcji	Pchnij, naciśnij, wykuj, obsadź itp.
Materiał Stal węglowa Stal nierdzewna Stali stopowej Stal duplex Stal stopowa niklu	Trójnik ze stali węglowej, trójnik ze stali nierdzewnej, trójnik ze stali stopowej
	ASTM A234 WPB, ASTM A420 WPL6, WPL3; ASTM A105 WPB; ASTM A106; ASTM A350 LF2, DIN St37, St45.8, St52.4,St.35.8,St.35.8/I ASTM A333 GR.6, ASTM A860 WPHY 70, WPHY 65, WPHY 60, WPHY 52, WPHY 46, WPHY 42, API 5L GRB, X60, X65, X42, X52,
	ASTM A403 WP304, A403 WP304L, A403 WP316, A403 WP316L, A403 WP321 ASTM A182F 304, 304L,316, 316L,904L
	ASTM A234 WP12, A234 WP11, A234 WP22, A234 WP5, A234 WP9 A420 WPL8, A420 WPL9 ASTM A335 P5, P9, P11, P12, P22, P91 ASTM A213 ASTM A182 F5, F11, F22, F91
	ASTM A182 F51/SAF 2205/S31803, F53/SAF 2507/S32750, F60/UNS S32205,
	Stop 200/nikiel 200/UNS S2200, Stop 400/monel 400/UNS 4400, Stop 600/Inconel 600/UNS, 6600, stop 201/nikiel 201/UNS S2201, stop 625/Inconel 625/UNS 6625/NS336, stop 800/Incoloy 800/UNS S8800,
Pakiet	Drewniane skrzynie, palety, torby nylonowe lub zgodnie z wymaganiami klientów
Minimalne zamówienie	1 szt
Czas dostawy	10-100 dni w zależności od ilości
Zasady płatności	T/T
Wysyłka	FOB Tianjin/Szanghaj, CFR, CIF itp
Aplikacja	Ropa naftowa/energetyka/chemia/budownictwo/gaz/metalurgia/przemysł stoczniowy itp
Uwagi	Dostępne są inne materiały i rysunki.

Często zadawane pytania

P. Jak długo można dokonać dostawy?

Odp .: W przypadku produktów magazynowych dokona wysyłki w ciągu 5-7 dni po otrzymaniu wpłaty lub otrzymaniu akredytywy;dla produktów potrzeba nowej produkcji dla wspólnych materiałów, zwykle wysyłaj przesyłki w ciągu 15-20 dni;dla produktów potrzeba nowej produkcji dla specjalnych i rzadkich materiałów, zwykle potrzeba 30-40 dni na wysyłkę.

Szczegóły Produktu:
Miejsce pochodzenia:	Chiny
Nazwa handlowa:	hongcheng
Orzecznictwo:	PED、ABS、BV、DNV、GL、LR、SGS、IEI
Numer modelu:	1/2" DO 44"
Zapłata:
Minimalne zamówienie:	1 szt
Cena:	consult
Szczegóły pakowania:	Skrzynie lub palety ze sklejki
Czas dostawy:	7-15 dni roboczych
Zasady płatności:	L/C, D/P, T/T
Możliwość Supply:	100000 ton rocznie

Szczegóły informacji
Certyfikacja::	LR,BV,SGS,BIS,DNV,CRN,ABS,TUV	Materiał::	stal węglowa ze stali nierdzewnej
Szczegóły pakowania ::	DREWNIANA LUB TALERZ	Grubość:	sch30 sch60 sch80
Aplikacja::	petrochemia, elektroenergetyka, gazownictwo, hutnictwo, przemysł stoczniowy, budownictwo itp.	Obróbka powierzchniowa::	piaskowanie lub malowanie
Stosowanie::	Produkcja chemiczna odporna na zużycie
Podkreślić:	Łączniki ze stali stopowej SA234GR , trójnik bez szwu SA234GR , trójnik bez szwu WP91-S

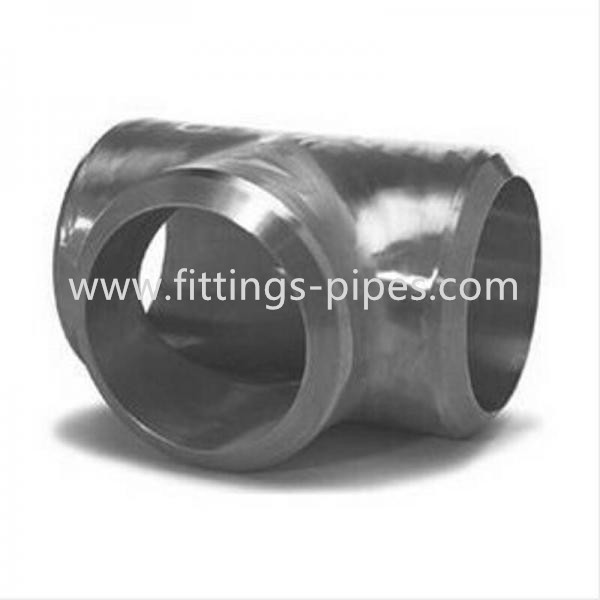

SA234GR WP91-S 10 "* 8" * S140 Złączki ze stali stopowej Bezszwowa rura trójnikowa

Łączniki ze stali stopowej SA234GR

trójnik bez szwu SA234GR

trójnik bez szwu WP91-S

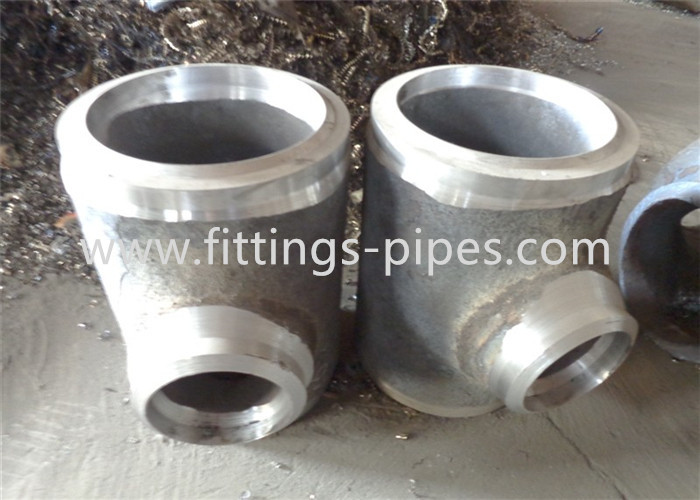

SA234GR.WP91-S 10"* 8"* Trójnik bezszwowy ze stopu S140 (fazowanie dwustopniowe) fazowanie dwustopniowe

Metoda produkcji trójnika ze stopu:

Właściwości mechaniczne:

ASTM A234/A234M

Wytrzymałość na rozciąganie min

Granica plastyczności, min

Wydłużenie,%, min

Stopień

Ksi

MPa

Ksi

MPa

Wzdłużny

Poprzeczny

WP5

60-85

415 - 585

30

205

22

14

WP9

60-85

415 - 585

30

205

22

14

WP11

60 - 85

415 - 585

40

275

22

14

WP91

85 - 110

585 - 760

60

415

20

-

Typ koszulki

Trójnik równy, trójnik redukcyjny, trójnik boczny, trójnik BW/zgrzewany doczołowo, trójnik TH/gwintowany, trójnik SW/zgrzewany gniazdowo, trójnik bezszwowy

Standard

ASTM B16.9, ASTM B16.11, ASTM B16.5;

JIS B2311, JIS B2312, JIS B2313, JIS B2316;

MSS SP-43, MSS SP-95, MSS SP-75, MSS SP-79;

ISO 3419, ISO 5251, DIN 2615

SY/T 0510, SH 3408, SH3410

Rozmiar

1/2 ''-48'' (spawanie doczołowe i bez szwu); 1/8 ''-4'' (gwintowane i spawanie gniazdowe); 16 '' ~ 72'' (spawane)

grubość ściany

Sch5~Sch160XXS

Proces produkcji

Pchnij, naciśnij, wykuj, obsadź itp.

Materiał

Stal węglowa

Stal nierdzewna

Stali stopowej

Stal duplex

Stal stopowa niklu

Trójnik ze stali węglowej, trójnik ze stali nierdzewnej, trójnik ze stali stopowej

ASTM A234 WPB,

ASTM A420 WPL6, WPL3;

ASTM A105 WPB;

ASTM A106;

ASTM A350 LF2,

DIN St37, St45.8, St52.4,St.35.8,St.35.8/I

ASTM A333 GR.6,

ASTM A860 WPHY 70, WPHY 65, WPHY 60, WPHY 52, WPHY 46, WPHY 42,

API 5L GRB, X60, X65, X42, X52,

ASTM A403 WP304, A403 WP304L, A403 WP316, A403 WP316L, A403 WP321

ASTM A182F 304, 304L,316, 316L,904L

ASTM A234 WP12, A234 WP11, A234 WP22, A234 WP5, A234 WP9

A420 WPL8, A420 WPL9
