Prefabrykowane szpule rurowe ODM, produkcja rur SS do budowy energetyki

opis produktu

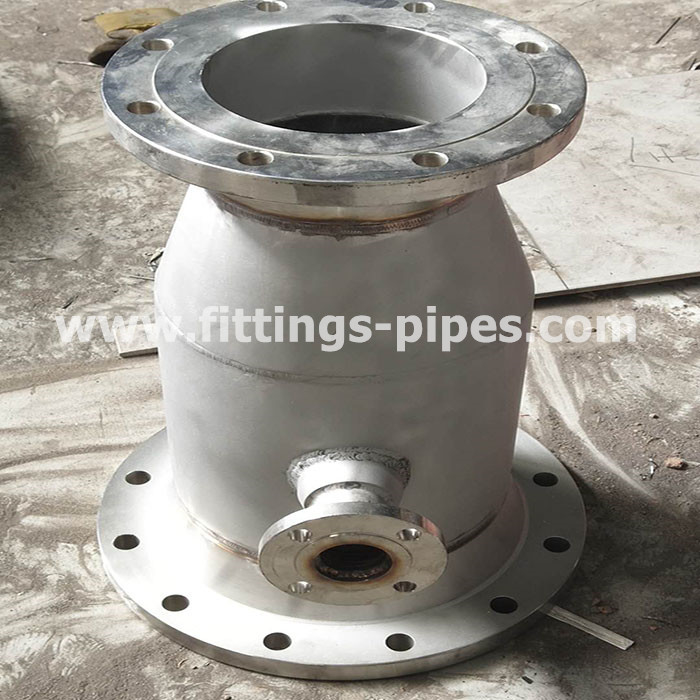

Prefabrykowane rury Dostosowane złączki Prefabrykowane rury ze stali stopowej / stali nierdzewnej do zasilania

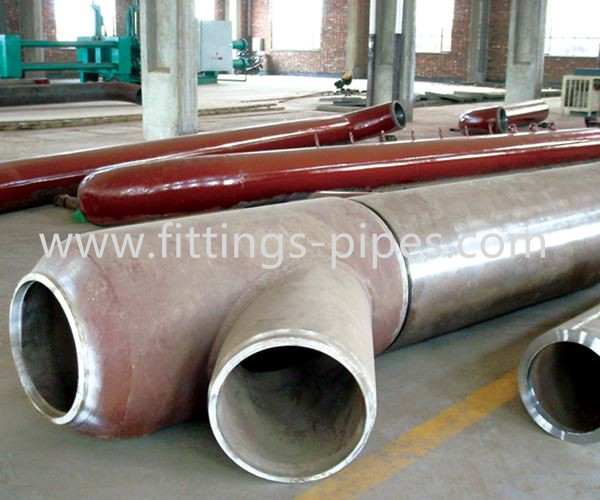

Cztery główne rurociągi w rurociągach elektrowni, cztery główne rurociągi

Jest profesjonalnym producentem czterech głównych rurociągów w elektrociepłowniach.Spółka jest jednostką wspierającą dostawę rur ze stali stopowych wysokociśnieniowych oraz kształtek rurowych ze stopów.Podejmuje również prace pomocnicze i zajmuje się produkcją importowanych kolanek ze stopów wysokociśnieniowych, łączników rur ze stopów i usług gięcia rur ze stopów.Jest to kompleks integrujący magazynowanie, obsługę i przetwarzanie.Zarezerwuj 20 000 ton magazynu rur i rur stalowych.Nasza firma posiada niezależne prawa importowe i eksportowe, a rynek rozszerzył się na Japonię, Niemcy, Włochy, Hiszpanię, Stany Zjednoczone, Szwajcarię, Polskę, Argentynę, Koreę Południową i inne kraje.

Szczegółowe dane czterech głównych rurociągów w elektrowni:

1. Wybór materiału głównego rurociągu parowego

Na spotkaniu normalizacyjnym rurociągu i armatury elektrociepłowni odpowiednich departamentów Ministerstwa Energetyki zaproponowano specyfikacje głównych rurociągów parowych i wodnych elektrociepłowni.Wśród nich kierownik głównego układu parowego bloku 300MW zalecił zastosowanie rur ze stopu A335P22.Od tego czasu większość krajowych projektów bloków 300Mw została odpowiednio dobrana, a odpowiedni producenci opracowali również dopasowane łączniki rurowe zgodnie ze specyfikacją rur ze stopu A335P22.Jednostki o mocy 300 MW, które zostały uruchomione, takie jak elektrownia Jinggangshan Huaneng i główny rurociąg parowy elektrowni Fengcheng oraz rurociąg gorącej pary podgrzewającej, wykorzystują rury ze stopu A335P22.Rura ze stopu A335P91 to ulepszona wysokowytrzymała martenzytyczna stal żaroodporna 9Cr1Mo.Ponieważ rura ze stali stopowej P91 charakteryzuje się wytrzymałością na wysoką temperaturę, wysoką odpornością na utlenianie i odpornością na korozję parową w wysokiej temperaturze, była szeroko stosowana w urządzeniach elektrowni w Wielkiej Brytanii, Stanach Zjednoczonych, Niemczech i innych krajach w latach 80. XX wieku.Od lat 90. mój kraj stopniowo stosuje A335P91 jako materiał na główny rurociąg parowy i odcinek gorącej pary do podgrzewania w elektrowni.

Wytrzymałość stali P91 jest wyższa niż stali P22, a jej wytrzymałość maleje wraz ze wzrostem temperatury.W temperaturze 20 ℃ wytrzymałość na rozciąganie trójnika ze stopu P91 jest o 41,6% wyższa niż w przypadku trójnika ze stopu P22;przy 538 ℃, dopuszczalne naprężenie stali P91, ale jest o 83,3% wyższe niż stal P22.Dzieje się tak właśnie dlatego, że stal P91 ma znacznie wyższe dopuszczalne naprężenia niż stal P22 w wysokiej temperaturze.To sprawia, że ​​grubość ścianki jest znacznie cieńsza niż w przypadku stali P22, gdy jest używana jako główna rura parowa.Jest to główny powód, dla którego stal P91 jest coraz szerzej stosowana w dużych jednostkach.Wstępne porównanie łączników rurowych ze stopu P91 i łączników rurowych ze stopu P22 stosowanych w głównej rurze parowej.Gdy główna rura parowa jest wykonana z materiału P22, specyfikacja głównej rury to Φ368 × 82, a specyfikacja odgałęzienia to Φ273 × 62,23;przy użyciu materiału P91 specyfikacja głównej rury to Φ368.3 × 40, a specyfikacja rury odgałęźnej to Φ273 × 30.Porównanie pokazuje, że grubość ścianki rury głównej jest zmniejszona o 42 mm, a współczynnik redukcji wynosi 51,2%;grubość ścianki rury odgałęzionej zmniejsza się o 32,23 mm, a współczynnik redukcji wynosi 51,8%.Całkowita waga rur ze stopu jest znacznie zmniejszona, a całkowity stosunek wagowy rur wynosi P91/P22=1/2,18.

Obecnie, przy wahaniach cen rynkowych, stosunek ceny jednostkowej rury ze stopu P91/P22 wynosi około 1,4 do 1,95.Ponieważ całkowita redukcja wagi rury przekracza wpływ wzrostu ceny, opłaca się stosować P91 do głównej rury parowej.Ponadto, ze względu na cienką grubość ścianki rurociągu, można zmniejszyć nacisk i moment rurociągu na interfejs urządzenia.Jednocześnie dzięki zmniejszeniu ciężaru rurociągu zmniejsza się odpowiednio obciążenie podpory i wieszaka.Zaoszczędzony zostanie nie tylko koszt podparcia i wieszaka, ale także odpowiedni koszt instalacji rurociągu i koszty budowy cywilnej.

2. Wybór materiału na rurę do podgrzewania gorącej sekcji rurociągu parowego

Rury w gorącej sekcji dogrzewania są rurami cienkościennymi o dużej średnicy.W przypadku zastosowania rur ze stali stopowej P91 już cieńsza grubość ścianki będzie cieńsza.Ponieważ obliczona ścianka rury jest zbyt cienka, z punktu widzenia bezpieczeństwa rzeczywista wartość grubości ścianki jest znacznie większa niż wartość obliczona.W ten sposób, w porównaniu z P22, zastosowanie rury ze stopu P91 jest mniej ekonomiczne.Gdy rura ze stopu P22 jest używana w gorącej sekcji ponownego nagrzewania, specyfikacja rury głównej to Φ635×31, a specyfikacja rury odgałęzionej to Φ508×24,8;gdy używany jest materiał P91, specyfikacja rury głównej to 727,96 × 21,03, a specyfikacja rury odgałęzionej to Φ632,97 × 17,98., grubość ścianki głównego rurociągu została zmniejszona o 10mm, grubość ścianki odgałęzionego rurociągu została zmniejszona o 6,8mm, całkowita waga rurociągu nie uległa dużym zmianom, a całkowity stosunek wagowy rurociągu P91/P22=1 /1,39 jest znacznie wyższa niż stosunek ceny, dlatego nadal zaleca się stosowanie rury P22.

3. Wybór materiału rury do sekcji zimnej pary grzewczej

Zgodnie ze spotkaniem normalizacyjnym armatury elektrociepłowni odpowiednich departamentów byłego Ministerstwa Energetyki, zgodnie z doświadczeniem w eksploatacji bloków 300MW, zamiast bezszwowej rury stalowej A106B należy zastosować rurę stalową zgrzewaną elektrooporowo A672B70CL32 w zimna sekcja pary przegrzanej, która również może spełniać wymagania techniczne.Główna rura sekcji zimnej przyjmuje stal szwową A672B70CL32 zamiast bezszwowej rury stalowej A106B.Spawana szwem stalowa rura jest znacznie tańsza niż bezszwowa rura stalowa A106B, która stanowi około 1/3 bezszwowej rury stalowej.Odchylenie grubości ścianki rury stalowej spawanej szwem jest mniejsze niż rury stalowej bez szwu, a jej jakość jest nie mniejsza niż w przypadku rury stalowej bez szwu.

4. Dobór rur doprowadzających wodę pod wysokim ciśnieniem

W rurociągu wodociągowym wysokiego ciśnienia zwykle stosuje się rurę St4518/Ⅲ, która w tym projekcie jest zoptymalizowana do 15NiCuMoNb5.Specyfikacja rury głównej została zmieniona z Φ406,4×50 na Φ355,6×25, a specyfikacja rury odgałęźnej została zmieniona z Φ298,6×36 na Φ244,5×20,15NiCuMoNb5 Moduł sprężystości i współczynnik rozszerzalności liniowej St4518/III są bardzo podobne, ale dopuszczalne naprężenia 15NiCuMoNb5 są znacznie większe niż w przypadku St4518/III.W związku z tym, stosując 15NiCuMoNb5 w rurociągu wodociągowym wysokiego ciśnienia, grubość ścianki rurociągu można zmniejszyć o 50%.Zużycie materiału na wieszak można znacznie zaoszczędzić, ekonomia jest bardziej rozsądna, a koszt projektu można skutecznie zmniejszyć.Dlatego kolano ze stopu 15NiCuMoNb5, kolano ze stopu WB36, trójnik ze stopu WB36, reduktor ze stopu WB36 i trójnik ze stopu 15NiCuMoNb5 są stosowane do rur doprowadzających wodę pod wysokim ciśnieniem.

Nasza firma dostarcza wszelkiego rodzaju rury, rury, kształtki oraz preparaty do obróbki fabrycznej wymagane przy projektach infrastruktury elektrowni (w tym przebudowy i rozbudowy), a mianowicie główne rury parowe, kształtki ze stopów, rury do podgrzewania pary, kształtki ze stopów (część gorąca, zimna). sekcja), główna Rury stalowe bez szwu wysokotemperaturowe i wysokociśnieniowe do rurociągów wodociągowych, kształtek rurowych, systemów obejścia itp. Firma opracowała ścisły system zarządzania jakością, a dostawy różnych materiałów rurociągów ściśle wdraża odpowiednie normy międzynarodowe i krajowe w oparciu o amerykańską asme, serię astm, niemiecką serię din, europejską serię en i międzynarodową serię gb oraz wszystkie dokumenty dotyczące produktów.Pełna informacja.Główne materiały rur pieca: ST45.8/iii, 20G, A106b, 15CrMoG, 12Cr1MoVG, 10CrMo910, 12Cr2MoWWTib, T91, T92, Tp304H, Tp347H, super304h, T23, T24 itp. Główne materiały czterech głównych rurociągów dla infrastruktury: A335P92, A335P91, A335P22, A335P11, A672B70CL32, A691Gr2-1/4CrCL22, A106b, 15NiCuMoNb5 (WB36) itp.
